自來水進入原水箱,通過原水泵增壓,經砂濾器、炭濾器、阻垢劑加藥、保安過濾器,到達反滲透單元,經兩級反滲透過濾進入EDI單元,達到電阻率15MΩ·cm(25℃)進入純水水箱。純水供水設計為循環方式,經純水供水泵增壓,通過紫外線消毒器、拋光混床Tulsimer® MB 106 UP、0.22微米過濾器接入純水供水管,到達使用點。
2.1 預處理單元

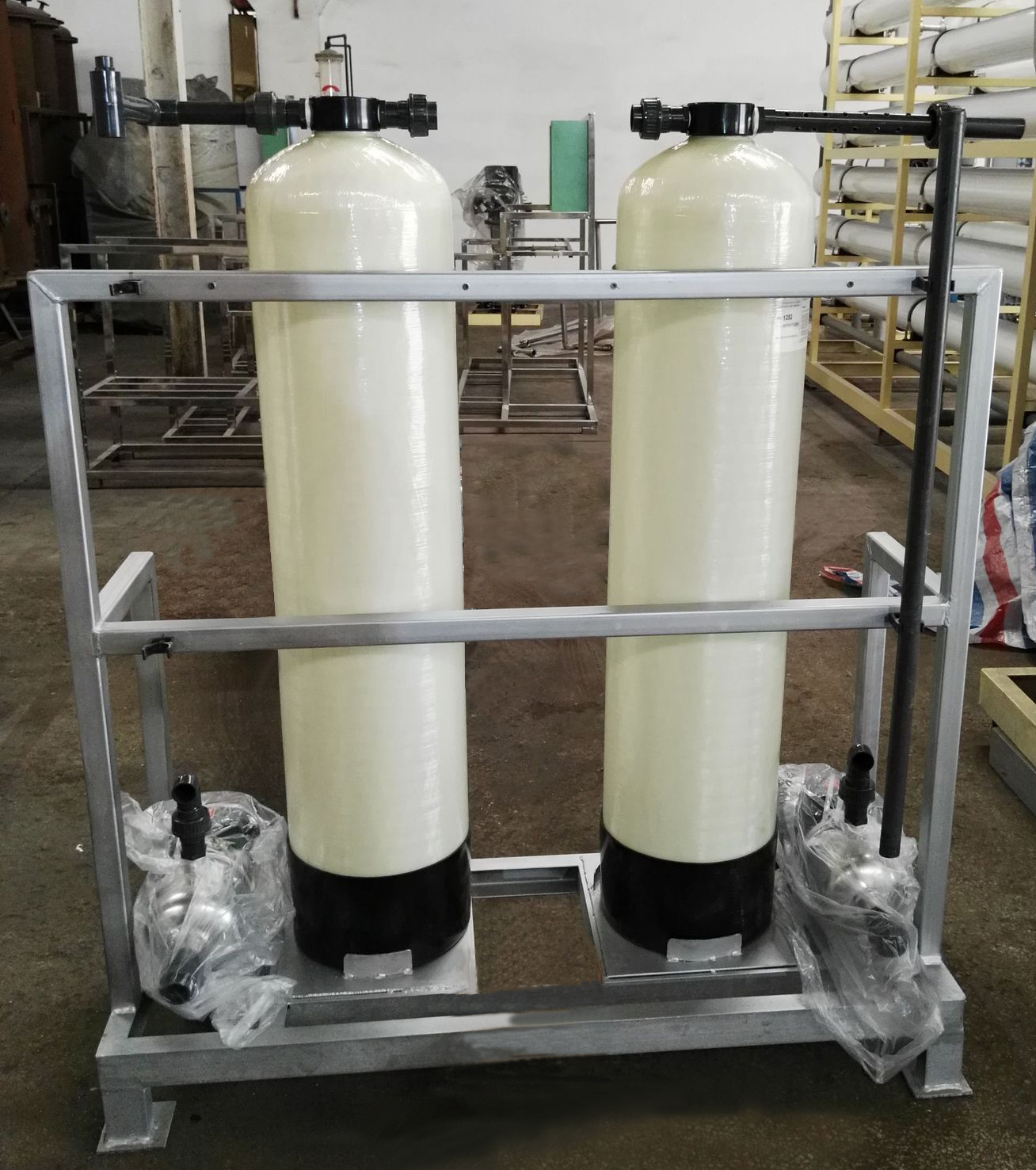

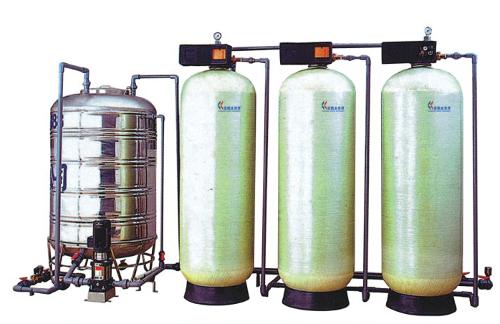

采用石英砂過濾、活性炭過濾、保安過濾作為兩級反滲透的預處理。
2.2 反滲透模塊單元

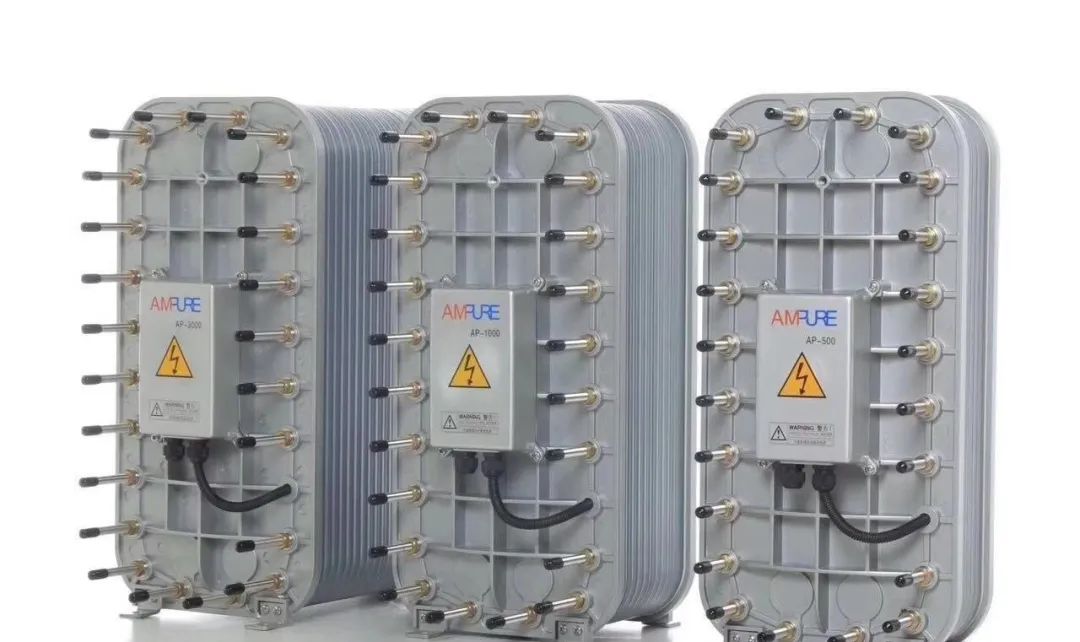

EDI系統由增壓泵、膜堆、電源以及相應的儀器、儀表、閥門、機架、管道等組成。
2.4 拋光混床模塊單元
超純水終端混床樹脂是在極其嚴格的工藝控制條件下制成的,樹脂經過特別的處理,再生轉型已接近極限化,故具有極高的再生效率和極低的雜質含量,并具有強的交換能力和很高的機械強度。高純水終端混床樹脂無需再生,就可廣泛應用于電子工業高純水制備;實驗室高純水;高效液相色譜用高純水;含放射物處理;藥品;半導體行業;凝結水精制以及其它各種水處理工藝的終端混床精處理。高品質的混床樹脂可確保出水水質達到穩定,產水水質16~18.2MΩ,生產極高質量的高純無硅純水。
2.5 供水單元
純水供水循環采用254nm紫外線殺菌、拋光混床脫鹽、0.22微米過濾,達到用戶的純水水質要求。
為保證純水的品質以及生物學指標,在純水制備的終端設置精度為0.22μm的微濾膜過濾器,用于截留去除脫鹽設備出水中的微粒以及細菌尸體。由于0.22μm的微濾膜膜過濾器為整個脫鹽工藝的最后一道處理設備,因此又稱終端過濾器。過濾器內裝折疊式微孔濾膜,過濾精度0.22μm,過濾器出口設置壓力表。
過濾器經過一段時間的運行后,濾膜表面截留了大量雜質,使濾膜堵塞,導致工作壓力增加,當進出口壓力差增大到某一設定值時,更換濾膜。終端過濾器由罐體、0.22μm濾芯、壓力表組成。
